玻璃钢槽体防腐的行业标准主要涉及以下几个方面：

基层处理标准

- 钢基层：喷砂除锈需达到Sa2级，即没有明显的油脂、污垢、氧化皮、铁锈和油漆等附着物，其残留物是坚固附着的；若采用能源除锈则需达到St2级，也就是没有明显的油脂、污垢，并且不附着不牢的氧化皮、铁锈和油漆等附着物。

- 水泥砂浆或混凝土基层：基层必须牢固、密实、平整，坡度和强度符合设计要求，不应有起砂、起壳、裂缝、蜂窝、麻面等现象。平整度用2m直尺检查时，允许空隙不大于5mm；含水率在20mm厚度内不大于6%，若采用湿固化配方则可不受此限制。施工前，应将表面的浮灰、水泥渣及疏松部位清理干净；已被油脂污染的表面，须进行预处理。

材料标准

- 树脂：常用的环氧树脂如E44等应符合相关质量标准，具备良好的粘结性、耐腐蚀性和耐候性。呋喃胺树脂F30等其他类型树脂也需满足相应的性能要求。

- 玻璃纤维布：一般采用无碱或中碱玻璃布，如δ0.2mm×8×8／12×12规格的玻璃布，其强度高、耐腐蚀性好，能与树脂良好结合，增强玻璃钢层的性能。

- 其他辅助材料：固化剂如T31、三聚磷酸铝APW-1、活性稀释剂690、硅烷偶联剂KH-550等，以及石墨粉或铸石粉等填料，均需符合相应的标准要求，以保障防腐层的质量和性能。

施工工艺及涂层标准

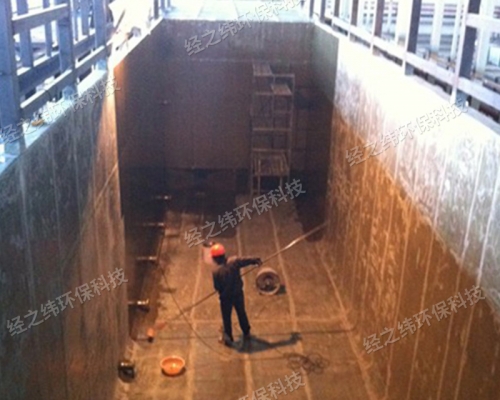

- 防腐层设计：常见的防腐层设计为二底油、三布六油、二面油、一砂（高空增加一砂防涩）工艺。底料采用环氧树脂稀油二道，使胶料渗入水泥砂浆可达5mm，驱走水泥砂浆内的空气，提高强度，保障与基层的结合。面料为富树脂层，是耐蚀性关键部位，须饱满、无针孔、光泽亮丽。

- 涂层厚度：不同的施工标准对涂层厚度有不同要求。例如，石油天然气行业标准SYT_0326-2002《钢质储罐内衬环氧玻璃钢技术标准》中规定二布六油的干膜厚度是≥0.6mm。在实际施工中，三油二布采用0.2#玻璃纤维布时，实际施工厚度在0.5mm左右。

质量验收标准

- 外观检查：防腐层表面应平整、光滑，无气泡、无裂纹、无脱落等缺陷，色泽均匀，富树脂层饱满、无针孔，达到设计要求的光泽度。

- 厚度检测：使用干膜厚度测试仪等设备检测涂层厚度，需满足设计规定的厚度要求，且厚度均匀，偏差在允许范围内。

- 附着力测试：采用拉开附着力测试等方法，检测防腐层与基层以及各涂层之间的附着力，基面附着力需达到1级以上，确保防腐层不出现起皮、剥落等现象。

环境相关标准

- 环保要求：防腐施工过程中使用的材料应符合环保标准，如挥发性有机化合物（VOC）含量应低于国家或地区规定的限值，涂料中不应含有或仅含有微量的有毒有害物质，如重金属、甲醛、苯等。废弃涂料及施工过程中产生的废物应按照相关规定进行分类、储存、运输和处理。

- 施工环境条件：施工温度一般控制在10℃-35℃，相对湿度低于85%，且需避开雨雪天气，防止基层表面含水率过高影响防腐层质量。
